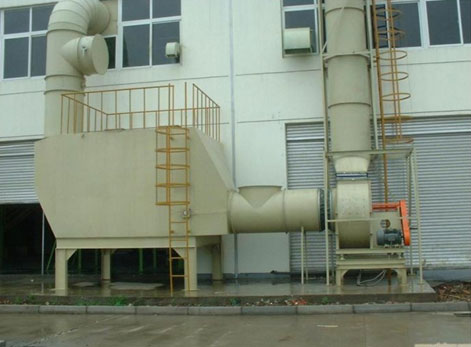

活性炭吸附過濾器
一、活性炭吸附過濾器概述
活性炭吸附過濾器在廢氣處理設備中又稱為活性炭吸附塔、活性炭吸附器、活性炭吸附裝置。GHF系列|活性炭吸附過濾器（塔）是我公司研制生產的一種廢氣過濾吸附異味的環保設備產品，活性炭吸附塔具有吸附效率高、適用面廣、維護方便、能同時處理多種混合廢氣等優點，活性炭具有去除甲醛、苯、TVOC等有害氣體和消毒除臭等作用，活性炭吸附塔現廣泛用于 電子原件生產、電池（電瓶）生產、酸洗作業、實驗室排風、冶金、化工、醫藥、涂裝、食品、釀造等廢氣處理，其中適用于噴漆廢氣處理的凈化。
二、工作原理
有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附器塔體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質從而被吸附，廢氣經過濾器后，進入設備排塵系統，凈化氣體高空達標排放。
三、技術簡介
活性炭是一種黑色粉狀、粒狀或丸狀的無定形具有多孔的炭。主要成份為炭，還含有少量氧、氫、硫、氮、氯。也具有石墨那樣的精細結構，只是晶粒較小，層層不規則堆積。具有較大的表面積（500～1000㎡/克）。有很強的吸附能力，能在它的表面上吸附氣體，液體或膠態固體。對于氣、液的吸附可接近于活性炭本身的質量的。
其吸附作用是具有選擇性，非極性物質比極性物質更易于吸附。在同一系列物質中，沸點越高的物質越容易被吸附，壓越大、溫度越低，濃度越高，吸附量越大，反之，減壓、升溫有利氣體的解吸。
活性炭常用于氣體的吸附、分離和提純、溶劑的回收、糖液、油脂、甘油、藥物的脫色劑，飲用水或冰箱的除臭劑，防毒面具的濾毒劑，還可用作催化劑或金屬鹽催化劑的截體。
當有機廢氣氣體由風機提供動力，正壓或負壓進入塔體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質及氣味從而被吸附，廢氣經活性炭吸附塔后，進入設備排塵系統，凈化氣體高空達標排放。
活性炭吸附器產品優點：
①吸附效率高，適用面廣；
②維護方便，無技術要求；
③能同時處理多種混合廢氣。
活性炭吸附過濾器適用范圍：
活性炭吸附器主要應用于： 電子原件生產、電池（電瓶）生產、酸洗作業、實驗室排風、冶金、化工、醫藥、涂裝、食品、釀造及家具生產等行業的廢氣凈化，其中適用于噴漆廢氣的處理凈化。
- 本產品已定型四種規格（如小于或大于該規格可以另行設計）：ZH-3000A/B、ZH-5000A/B、ZH-7000A/B、ZH-9000A/B（處理風量分別為3000、5000、7000、9000m3/h），分A型和B型共八個產品。A型為單罐系列，適用于間歇吸附、再生；B型為雙罐系列，適用于連續吸附、再生。
序號
項目\型號
HY-3000
HY-5000
HY-7000
HY-9000
1
罐體直徑
Φ13000
Φ1700
Φ2000
Φ2200
2
處理直徑
3000m3/h
5000m3/h
7000m3/h
9000m3/h
主風機型號
9-26No4A
9-26No4.5A
9-26No5A
9-26No5.6A
3
配用電機
Y132S1-2
Y160M1-2
Y160L-2
Y200L-2
功率
5.5kw
11kw
18.5kw
30kw
4
過濾器
設計自定
5
空氣加熱器
TZ-5×5×4
TZ-10×5×4
TZ-10×7×4
TZ-12×7×4
6
冷凝器
Dg273L=2m
Dg273L=2.5m
7
分離器
Φ500
Φ500
Φ500
Φ500
8
吸入濃度
≤1000mg/m3
9
凈化效率
≥95%
10
吸附溫度
＜45℃ 25℃最佳
11
蒸濃壓力
2kgf/m2
12
冷卻用水量
2.7T/h
4.6T/h
6.2T/h
8T/h
13
冷卻水溫度
≤20℃最佳
14
活性炭填量
460kg
800kg
1100kg
1390kg
15
活性炭規格
粒徑4～10
16
溶劑回收量
60kg/次
100kg/次
135kg/次
175kg/次
17
組合體重量
3720（5015）
5600（7740）
5620（8765）
7520(10220)
18
蒸汽用量(解吸)
130kg/h
220kg/h
300kg/h
385kg/h
蒸汽用量(干燥）
90kg/h
145kg/h
215kg/h
265kg/h
19
主風機型號
9-19No4A
4-72No3.2A
4-72No3.2A
4-72No3.6A
配用電機
Y90L-2
Y90L-2
Y90L-2
4-72No3.6A
功率
2.2kw
2.2kw
2.2kw
3kw
